直面用戶工況，滿足客戶需求——西門子雷達物位產品天線的特點及選用
西門子雷達物位計基于50年回波式物位儀表應用經驗，產品線主要有三大特色：
專利過程智能回波處理技術
西門子雷達產品具有的專利過程智能回波處理技術。
多種不同頻率產品可供選擇
西門子提供基于不同頻率的雷達物位產品，客戶可根據實際工況選擇最合適的。
堅固耐用的表頭及天線結構
本期推文從雷達天線結構設計的特點來介紹西門子的雷達物位計產品。
雷達天線是基于不同工況需求而設計的，通過了解其不同結構設計的雷達天線，從而根據工況條件選擇合適的天線，并選出合適的雷達產品。
目前應用最廣泛的LR250 系列雷達，是基于25GHz波段雷達，有統一的表頭和操作界面平臺。
根據不同用戶的工況需求，設計4種型式的雷達天線。
PP平面天線
LR250系列天線新成員，PP聚丙烯材料平面天線，應用最廣泛。
其特點如下：
-鋁制天線本體，外部內部均噴涂防護，保證最好的信號增益
-密封保證安全性，發射頭處PTFE 密封，雙層FKM密封圈
-接液部分是聚丙烯(PP)，并且可拆卸（單獨訂備件）
-法蘭同為聚丙烯(PP)材質
聚丙烯(PP)可耐大多數腐蝕性介質，可應用多數工況。
平面天線設計，可用于最高500mm安裝短管，方便用戶安裝使用。
不銹鋼天線
西門子LR250不銹鋼喇叭天線，經典款，滿足油氣等行業對安全性的要求。
-材料316L不銹鋼
-多重密封多重防護
LR250 FEA天線
LR250 FEA (PTFE法蘭連接全灌膠塑封)天線，測量腐蝕性介質的最佳選擇。
天線設計特點：
-極佳的耐腐性：TFM 1600 PTFE 接液面
-緊實、堅固的結構
-內部采用PEI (Ultem 聚醚酰亞胺)一全灌膠設計
如果天線內部不灌膠，由于腐蝕性介質的滲透性（通過PTFE面滲透）會使腐蝕性氣體逐步進入天線內腔室，從而腐蝕天線發射頭。全灌膠的設計從根本上阻止了腐蝕性氣體滲透。
PTFE 衛生型全灌膠塑封天線
專門為食品/衛生行業設計，提供符合食品衛生行業要求認證和過程連接。
衛生認證：
-3A/EHEDG 認證
-USP Class VI & FDA 清單內材料
衛生型過程連接：
-2“ (50 mm) 到4" (100 mm)
-DIN 11864 [form A]/DIN 11851
-ISO 2852 (Tri Clamp)
-Tuchenhagen Varivent Type F & N
發射頻率6GHz，在泡沫嚴重的工況下是不錯的選擇。
根據工況需求可提供如下三種天線：
-不銹鋼喇叭
-PP聚丙烯桿式
-PTFE聚四氟乙烯式

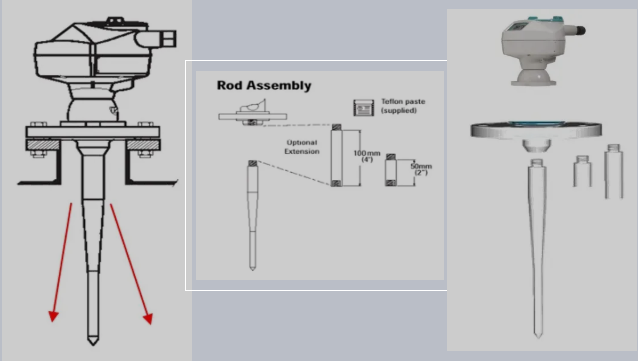

應用最廣的PTFE 桿式天線，適用冷凝，掛料嚴重及立管口徑小的工況。
-天線材質：PTFE 耐強腐蝕性，可耐過程溫度：-40-200oC
-天線可以現場組裝，提供 Loctite 592 膠現場安裝天線
-可選50 mm、100 mm 天線延伸，100-250mm屏蔽防止安裝短管掛料及冷凝干擾
LR560是一款深受用戶喜歡的雷達產品，發射頻率80GHz，根據固體料位測量的需求，LR560的天線為透鏡式平面設計，并配備獨特的吹掃以實現抗掛料。
傳統的喇叭天線會出現物料堵塞的現象，即使配吹掃也無法徹底吹掃干凈。
LR560的天線設計從以下兩個方面滿足固體料位測量的應用需求（標配 ，無需用戶選擇）
鏡面天線：
-不易掛料
-發射極被完全密封在表體內部，防止粉塵進入
-小的發射角，僅4°
旋風吹掃，徹底清理天線
LR110/120是西門子全新推出的80GHz緊湊型雷達，這兩款雷達是根據用戶安裝空間狹小、應用范圍廣泛的要求，在天線設計上有以下特點：
-天線內置，外形小巧
-PVDF(耐腐蝕可以和PTFE相當)全密封(沒有密封圈）
-全灌膠保證最高的可靠性
LR110/120小巧的天線及外形，拓展了全新的應用領域，適用OEM 用戶需求，如運輸車上液位監控等。
隨著技術的發展，未來西門子將會推出更多滿足用戶需求的雷達物位產品，經典的過程智能回波處理軟件搭配符合用戶工況天線，滿足不同共況的需求。
敬請持續關注。
